R型墊圈

環式接頭墊片最初是為石油工業中高壓/高溫應用而開發的，主要用于油田的鉆井完井設備。
然而，今天這個產品系列也可以在閥門和管道工作裝置上找到，還有一些高完整性的壓力容器接頭。
R型墊片的制造符合API 6A、6B和ASME b16.20適合API ASME/ANSI B16.5法蘭。在橢圓形和八角形配置，這兩種類型是可互換的現代八角型槽法蘭。
壓力：2000-5000 PSI

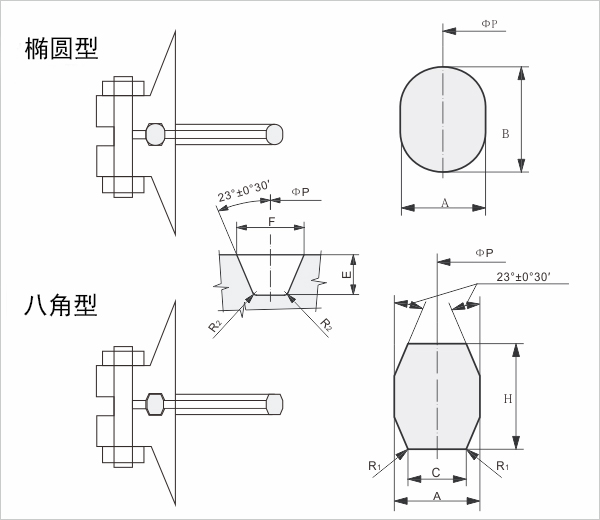

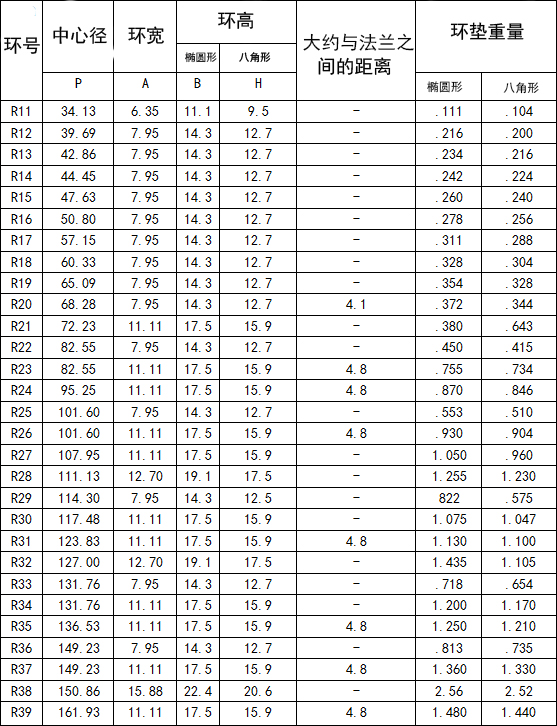

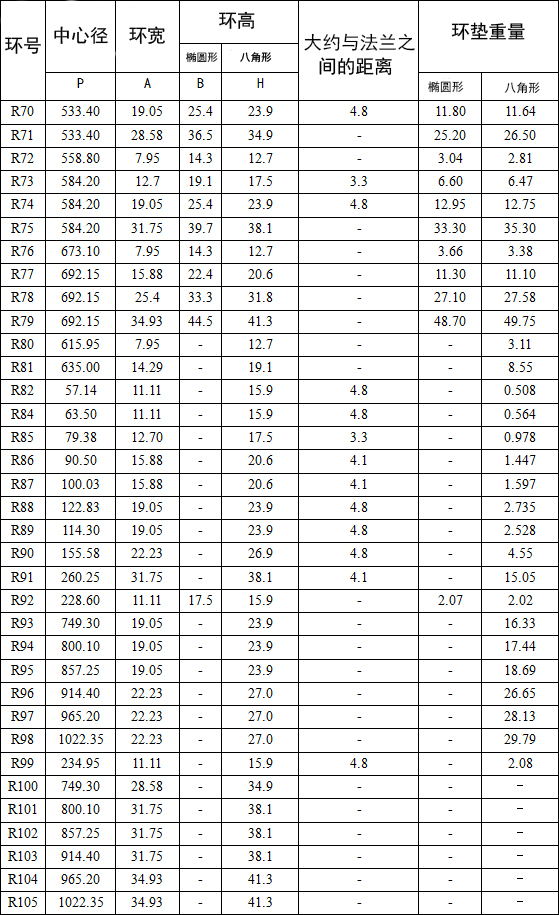

樣式及尺寸

公差:(mm)

A（環的寬度）±0.20
b，H（環的高度）±0.5
P平均螺距（環的直徑）±0.18
23°（角）
1/2°

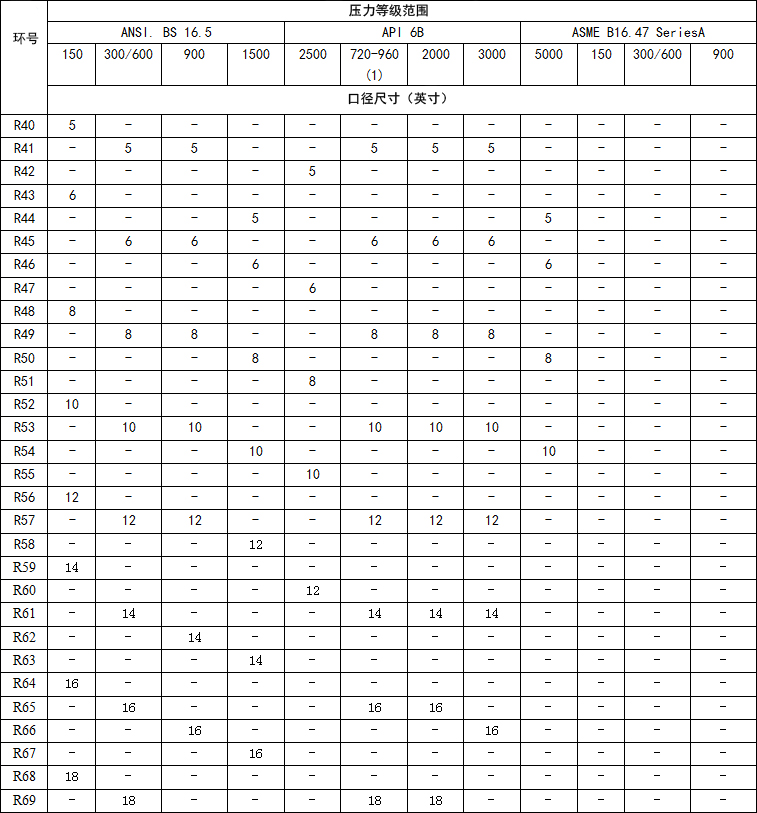

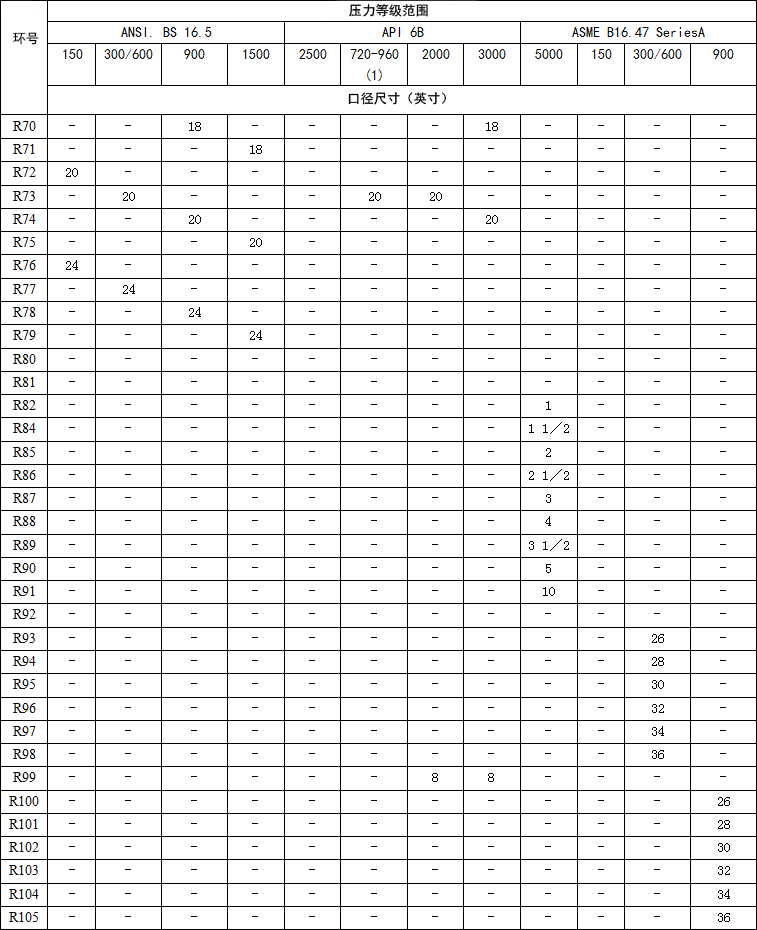

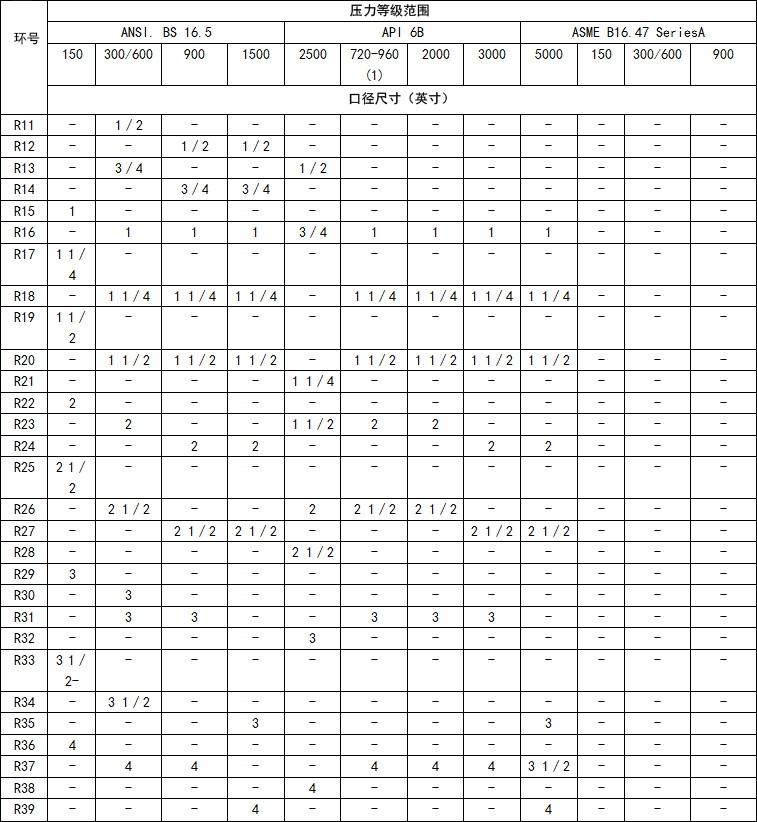

flexftallic風格R環式節點可以制造符合有關標準符合以下法蘭代號
API6A
ASME/ANSI B16.5
MSS SP44（ASME B16.47系列）
BS 1560
