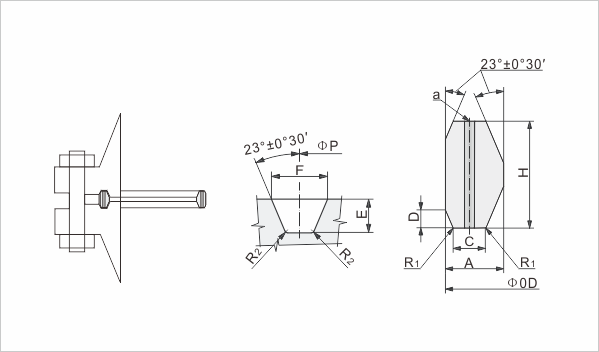

八角墊RX系列剖視圖

RX型墊片
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。
壓力:2000 - 5000 PSI

公差：（mm）
A *（環的寬度）
+ 0.20，-0.000
h（環的高度）
+ 0.20，-0.000
外徑（外徑）
+ 0.5，-0.000
23 *（角）
1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽，它是在環rx82通過rx91只?？椎闹行木€應位于“C”（寬平）的中點?？字睆綉?yīng)為A。

<td width="71" style="border-color: rg

環號

PRESSLURE ALASSES, API 6B

中心徑

外直徑

環寬

環高

重量

Ibs.

720-960and

2000[Note(1)]

2900[Note(1)]

3000

5000

Rx20

1 1／2

68.26

76.20

8.73

19.05

0.527

Rx23

82.55

93.27

11.91

25.40

1.15

Rx24

95.25

105.97

11.91

25.40

1.33

Rx25

3 1／8

101.60

109.54

8.73

19.05

1.42

Rx26

2 1／2

101.60

111.92

11.91

25.40

1.50

Rx27

2 1／2

107.95

118.27

11.91

25.40

1.73

Rx31

123.83

134.54

11.91

25.40

1.91

Rx35

136.53

147.24

11.91

25.40

2.09

Rx37

149.23

159.94

11.91

25.40

2.27

Rx39

161.93

172.64

11.91

25.40

2.54

Rx41

180.98

191.69

11.91

25.40

2.72

Rx44

193.68

204.39

11.91

25.40

2.96

Rx45

211.14

281.85

11.91

25.40

3.66

Rx46

211.14

222.25

13.49

28.58

8.56

Rx47

8(2)

228.60

245.27

19.84

41.28

3.79

Rx49

269.88

280.59

11.91

25.40

5.36

Rx50

269.88

283.37

16.67

31.75

4.56

Rx53

323.85

334.57

11.91

25.40

6.45

Rx54

323.85

337.34

16.67

31.75

5.36

Rx57

381.00

391.72

11.91

25.40

26.40

Rx63

419.10

441.72

26.99

50.80

6.63

Rx65

469.90

480.62

11.91

25.40

9.39

Rx66

469.90

483.39

16.67

31.75

7.52

Rx69

533.40

544.12

11.91

25.40

20.14

Rx70

533.40

550.07

19.84

41.28

11.63

Rx73

584.20

596.11

13.49

31.75

22.10

Rx74

584.20

600.87

19.84

41.28

0.790

Rx82

57.15

67.87

11.91

25.40

0.880

Rx84

1 1／2

63.50

74.22

11.91

25.40

0.880
